Назначение и устройство автотопливозаправщика
Автотопливозаправщик АТЗ — транспортное средство для перевозки топлива и его выдачи через установленное оборудование. Основные узлы машины: автомобильное шасси, цистерна, насос или система самотёчной выдачи, трубопроводы, арматура, рукава и средства контроля подачи. Состав оснащения зависит от вида топлива и предусмотренного режима работы.
При проектировании параметры цистерны согласуют с грузоподъёмностью шасси и допустимыми нагрузками на оси. Расчёт учитывает массу пустой ёмкости, топлива, насоса, трубопроводов и другого оборудования. Например, плотность дизельного топлива обычно составляет около 0,82–0,85 кг/л при 15 °C, бензина — около 0,72–0,76 кг/л; фактическая масса зависит от состава и температуры. Эти значения помогают оценить нагрузку, но не заменяют расчёт по характеристикам конкретной машины.
Цистерна, шасси и оборудование для работы с топливом
Цистерна удерживает груз и передаёт его нагрузку на раму шасси через опорные элементы. Её форма и крепления должны учитывать деформацию рамы при движении и не создавать чрезмерных локальных напряжений. Для корпуса применяют углеродистую или нержавеющую сталь, а также алюминиевые сплавы: выбор связан с совместимостью материала с топливом, массой конструкции и требованиями к защите от коррозии.
Насос создаёт поток при наполнении или выдаче топлива, а трубопроводы и арматура направляют его между цистерной, рукавом и точкой подключения. В состав системы могут входить фильтр, счётчик, запорные клапаны и устройства для контроля уровня. Конкретный комплект определяется схемой эксплуатации и характеристиками перекачиваемой жидкости.
Секционирование ёмкости и распределение нагрузки
Внутренние перегородки разделяют объём цистерны на секции и ограничивают перемещение топлива при разгоне, торможении и поворотах. Волнорезы уменьшают амплитуду колебаний внутри секции, но не устраняют их полностью. Несколько отсеков также позволяют перевозить разные партии топлива раздельно, если конструкция предусматривает независимые заливные и сливные линии.
Заполнение не доводят до полного объёма: свободное пространство учитывает температурное расширение жидкости. Расположение секций и оборудования рассчитывают так, чтобы нагрузка распределялась по осям в установленных для шасси пределах.
Проектирование АТЗ на автомобильном шасси
Исходными данными служат назначение машины, вид топлива, требуемый объём перевозки и характеристики шасси. Проект связывает геометрию цистерны с колёсной базой, расположением рамы, допустимой полной массой и высотой надстройки. Также проверяют габариты, дорожный просвет и возможность доступа к узлам для осмотра и обслуживания.
Совместимость цистерны с грузоподъёмностью и габаритами шасси
Расчёт нагрузки выполняют для снаряжённой машины и для состояния с заполненной цистерной. Учитываются масса топлива, собственный вес ёмкости, опор и технологического оборудования. Если расчёт показывает превышение допустимой нагрузки хотя бы на одну ось, меняют объём или положение цистерны либо выбирают другое шасси. Проверка только общей массы не показывает распределение нагрузки между осями.
Габаритные ограничения определяются применимыми требованиями к транспортным средствам и конструкцией шасси. При компоновке оставляют место для кабины, колёс, элементов подвески и доступа к горловинам, клапанам и насосному отсеку.
Выбор материала, вместимости и компоновки оборудования
Материал выбирают с учётом химической совместимости, коррозионного воздействия топлива, массы и технологии сварки. Вместимость соотносят с полезной нагрузкой: увеличение объёма цистерны повышает массу груза и может потребовать иного распределения секций. Насос, счётчик и арматуру размещают так, чтобы трубопроводы имели защищённую трассу, а соединения оставались доступными для контроля.
Этапы изготовления и оснащения

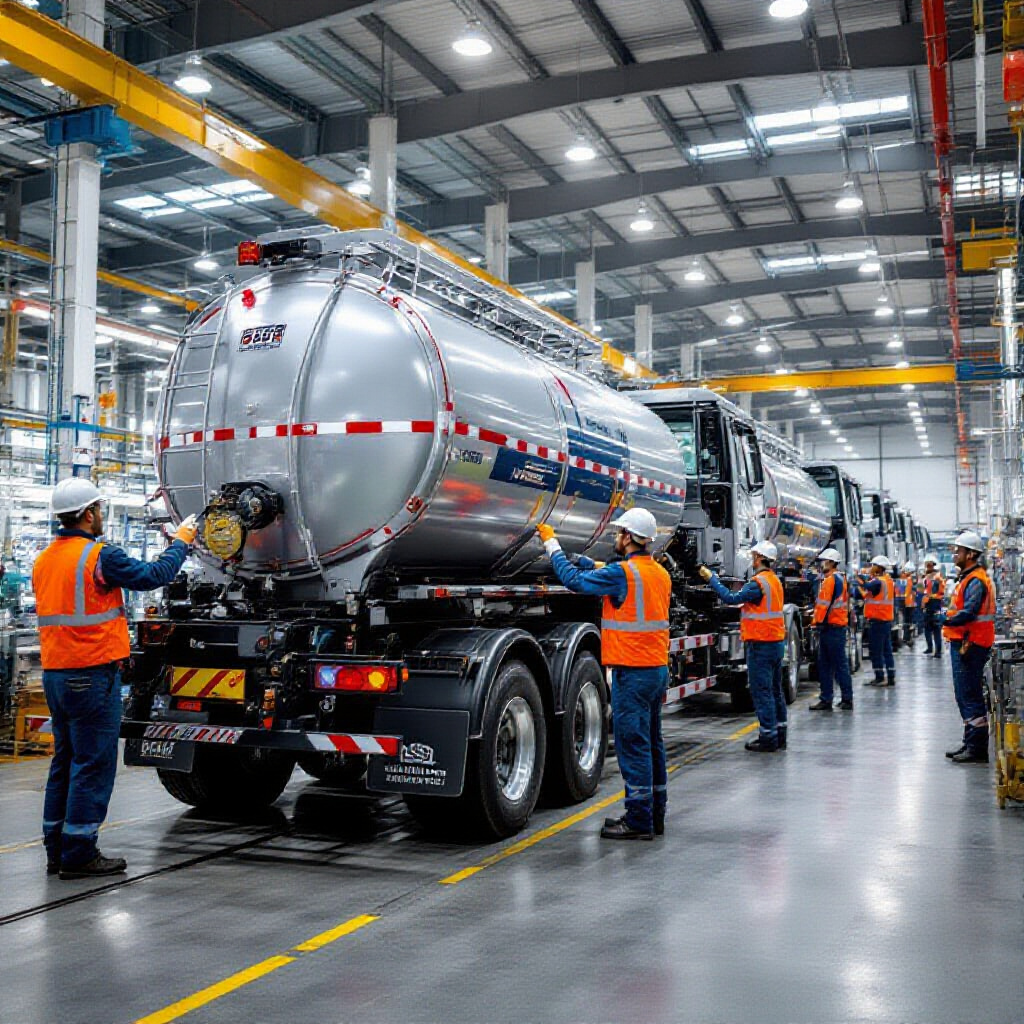

Работы включают разработку чертежей, изготовление корпуса, монтаж цистерны на шасси и установку технологических систем. На каждом этапе проверяют соответствие деталей проекту, поскольку изменение опор, креплений или положения оборудования влияет на нагрузки и безопасность машины.
Производство корпуса цистерны и контроль сварки
Листы раскраивают и формуют по проектным размерам, затем соединяют сваркой. К корпусу приваривают днища, перегородки, патрубки и элементы крепления. Сварные швы проверяют визуально и измерительным контролем; для выявления скрытых дефектов применяют предусмотренные проектом методы неразрушающего контроля, например ультразвуковой или радиографический. Объём проверки зависит от конструкции и требований к изделию.
Монтаж насосов, трубопроводов и средств выдачи топлива
После установки цистерны монтируют насос, трубопроводы, клапаны, рукава и приборы учёта. Соединения подбирают для контакта с конкретным топливом и расчётным режимом работы. Трассы закрепляют с учётом вибрации и перемещений шасси, а арматуру располагают так, чтобы потоком можно было управлять без доступа к опасным зонам.
Безопасность и проверка готовой машины
Защита от утечек, статического электричества и возгорания
Герметичность соединений снижает риск утечки, а заземление отводит статический заряд при операциях с топливом. Металлические части, требующие электрического соединения, включают в предусмотренную проектом систему. Дополняют защиту исправные запорные устройства, закрываемые горловины, средства пожаротушения и размещение оборудования, исключающее контакт топлива с горячими поверхностями.
Испытания цистерны и проверка оборудования перед эксплуатацией
Готовую ёмкость испытывают на герметичность способом и при параметрах, заданных проектной документацией и применимыми нормами. Отдельно проверяют сварные соединения, запорную арматуру, работу насоса, счётчика и средств выдачи. Испытания проводят с контролем соединений и отсутствия утечек; результаты фиксируют в документах на машину. Перед эксплуатацией также проверяют крепление цистерны, работу заземления и соответствие фактической массы и габаритов расчётным данным.
